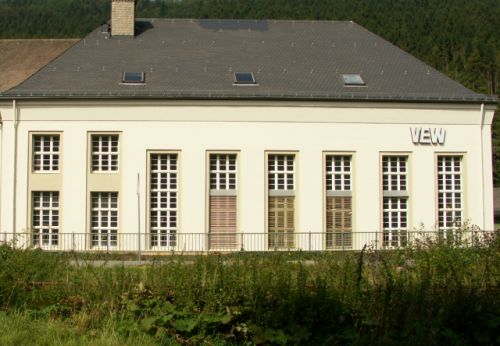

Wasserkraftwerk Steinhelle I in Olsberg (Sauerland)
Wasserkraftwerk Steinhelle II
Wasserkaftwerk Wiemeringhausen


Baujahr: 1927/1928
Ausbauleistung: 2250 kW
(ab 2022            2025 kW)
Ausbaufallhöhe: 75,5m
Ausbauzufluss: 4 m³/s
2 Maschinensätze

Turbine: Francis/Voith
Generator: AEG, Spannung 6000 Volt 750 U/min

Auf den ersten Bildern ist der Zustand Aug. 2007 zu sehen. Die damals 80 Jahre alte Anlage an der Ruhr war bis auf wenige Änderungen am Voith Turbinenregler und der Schalttafel noch im Originalzustand  in Betrieb.
Ab 2010 gab es nach und nach größere Umbaumaßnahmen zur Effizienzsteigerung.
(siehe Bilder weiter unten)


Hier historische Ansichten der Maschinenhallen

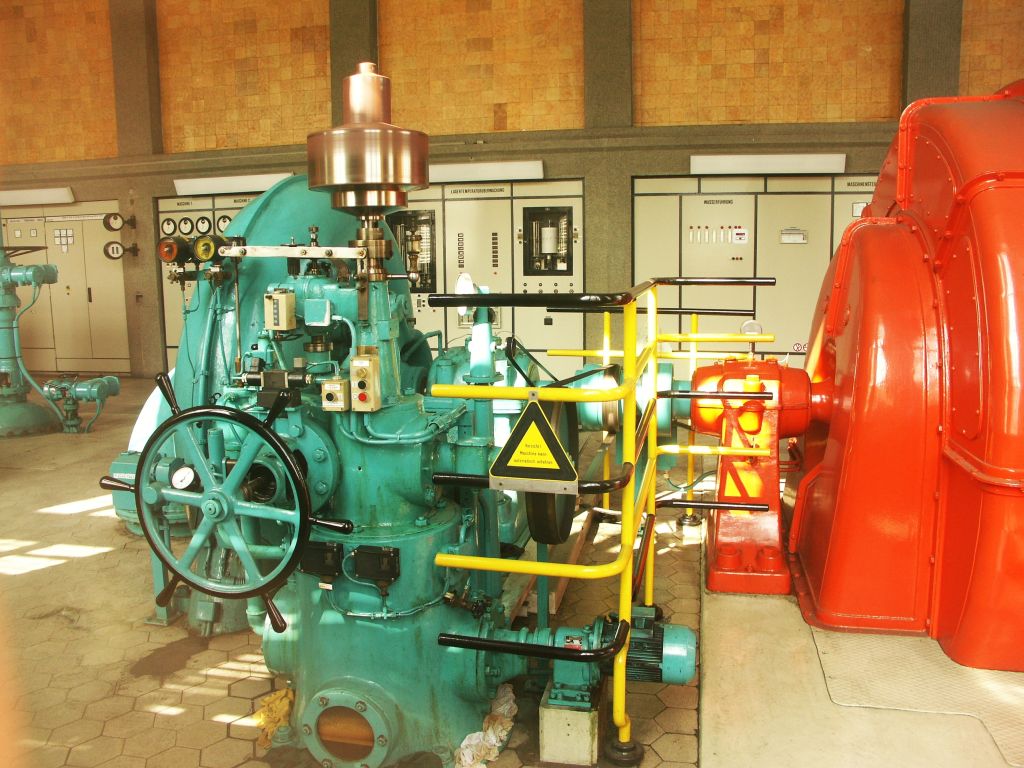

Der noch fast originale hydraulische Voith-Turbinenregler der Maschine II, dahinter die Turbine und rechts der Generator

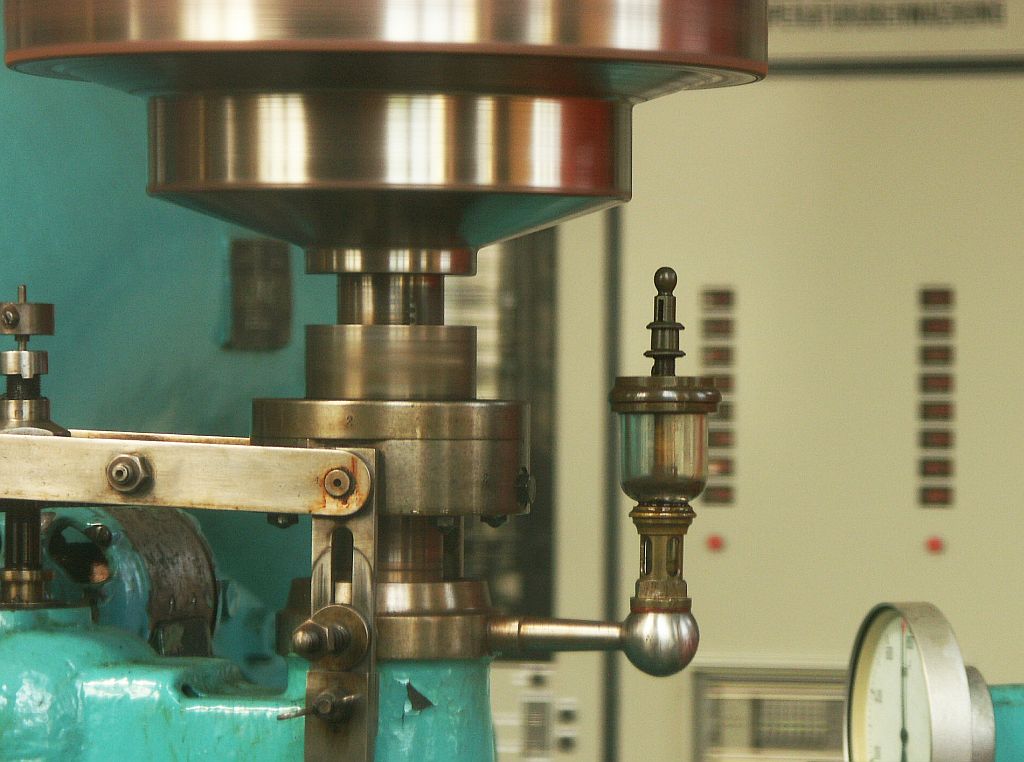

Detail des laufenden Fliehkraftreglers (Voith)

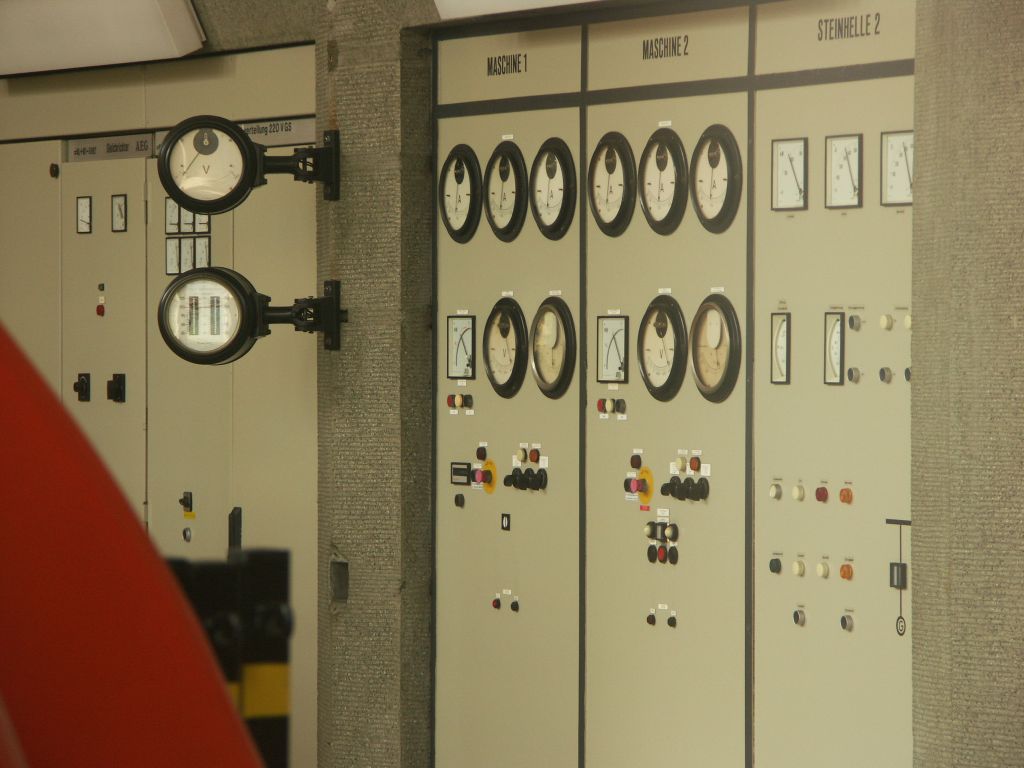

Links alte Instrumente zur Synchronisierung mit dem Netz  und rechts Reste der original Schalttafel.

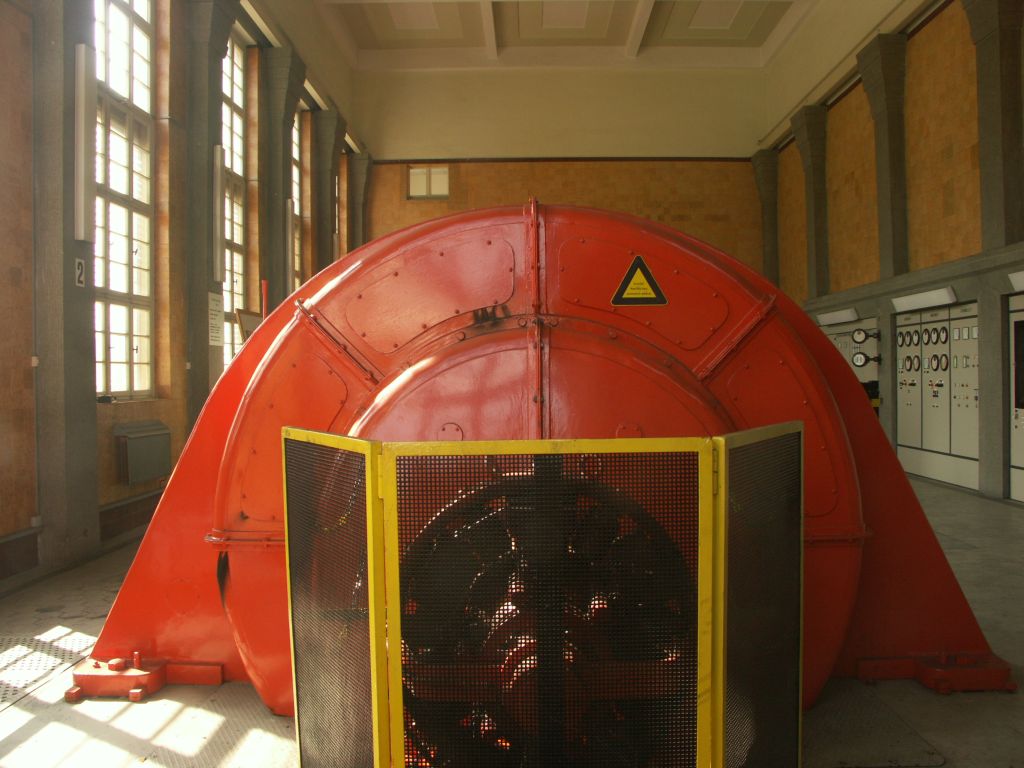

Die 2007 noch vorhandenen Erregermaschinen sind aus Sicherheitsgründen abgeschirmt.



Ab 2010 setzte eine rege Bautätigkeit ein. Der Voith-Regler wurde umgebaut, aber zum Glück nicht verschrottet. Auch die alten Pegelschreiber in der Schalttafel sind noch erhalten, aber schon länger ohne Funktion. Rechts tauchen in der Schalttafel Simatic Touch-Displays auf.

Die provisorisch verschlossenen Fenster lassen 2011 ahnen, dass große Dinge passieren. Der Generator I wurde ausgebaut und der Stator von 4 m Durchmesser konnte nur durch ein ausgebautes Fenster zu einer Spezialfirma zur Neuwicklung gebracht werden.


Der überholte Generator läuft nun ohne Erregermaschine (Bild von 2013)


2019 ist Generator II zur Revision an der Reihe. Im Hintergrund steht das Gehäuse und wartet auf sein Innenleben.

2022 bekam die Maschine I einen neuen, kleineren  Generator.

Hier ein Link zum Beitrag von Wilfried Rosenkranz zur Geschichte der Wasserkraftanlage Steinhelle vom 25.3.2009.

Seit 2014 gibt es einen 10 km langen  Themenrad- und Wanderweg Wasserkraft von Niedersfeld bis zum Auslaufbauwerk Steinhelle II.
Zahlreiche Schautafeln geben einen Eindruck vom Bau der bald 100jährigen Anlage.
Das Auslaufbauwerk mit dem Kraftwerk Steinhelle II und neuem Anstrich.
