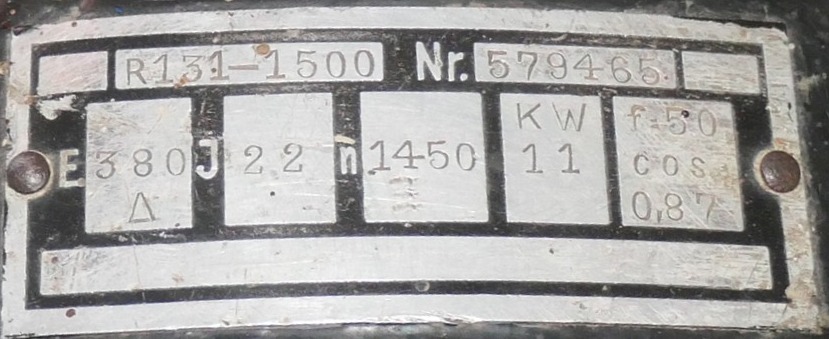

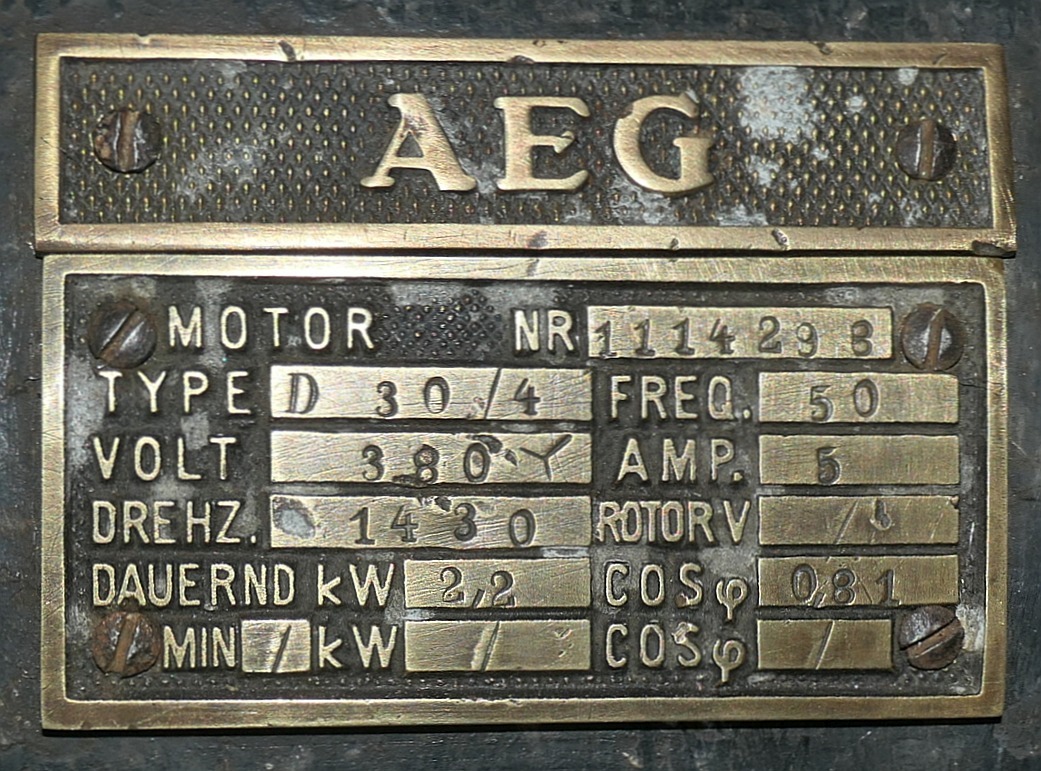

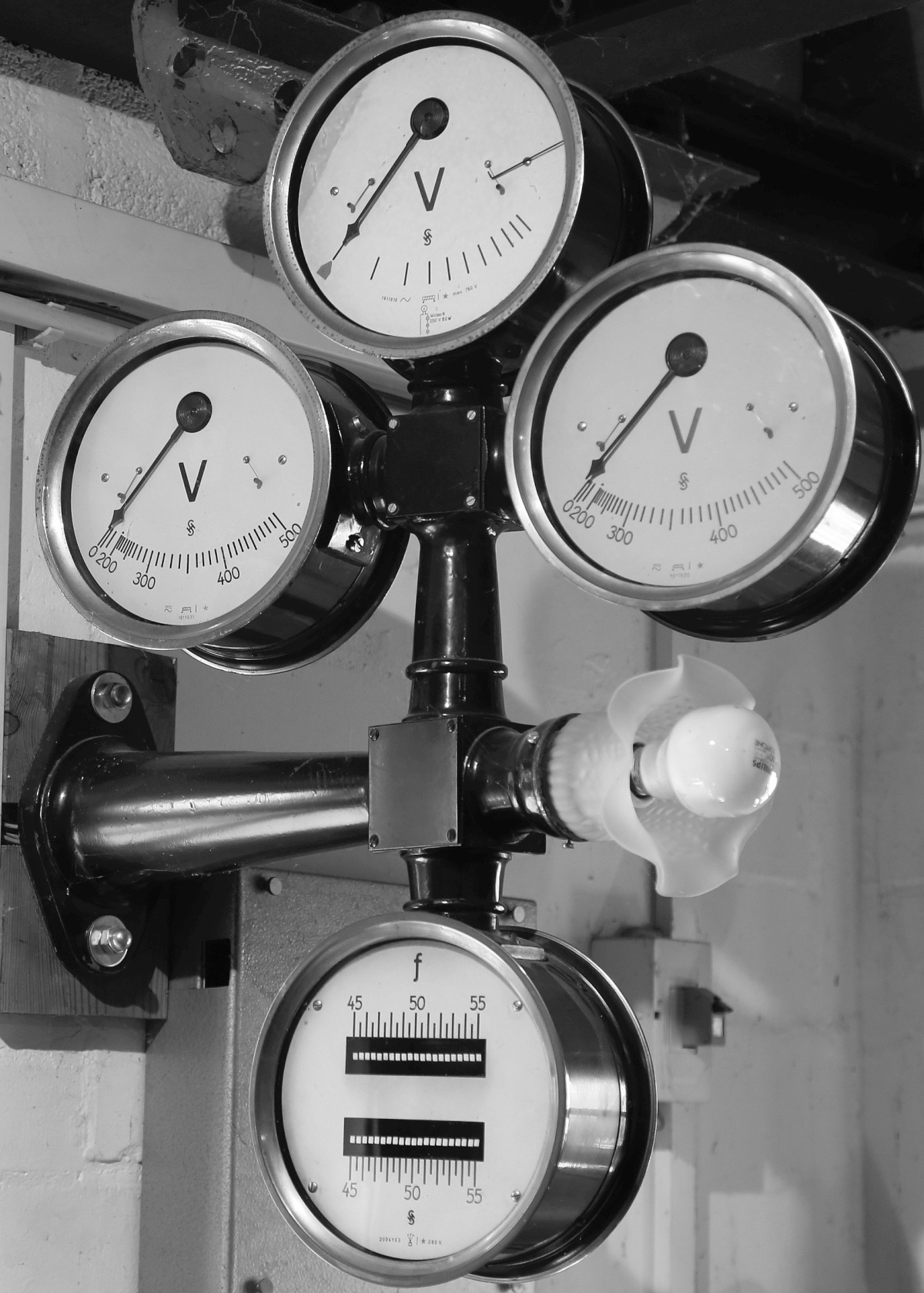

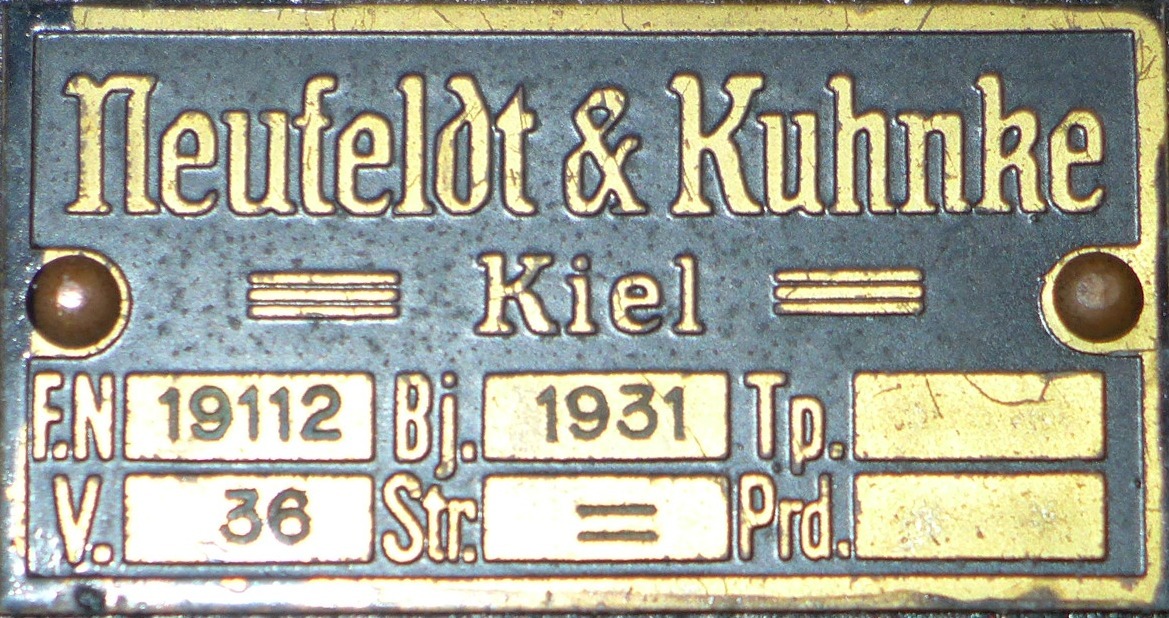

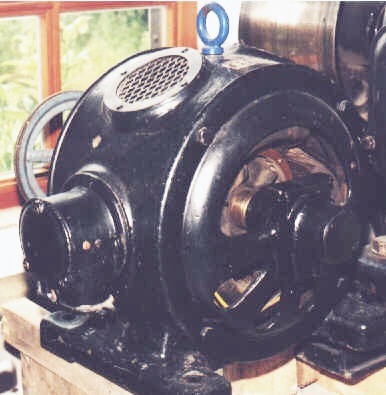

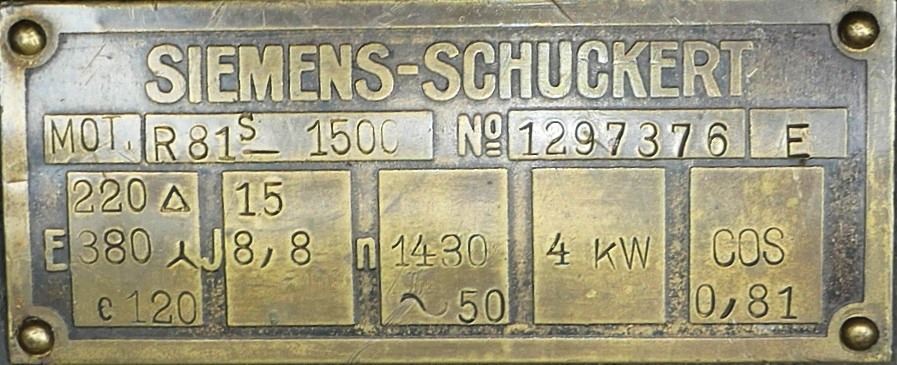

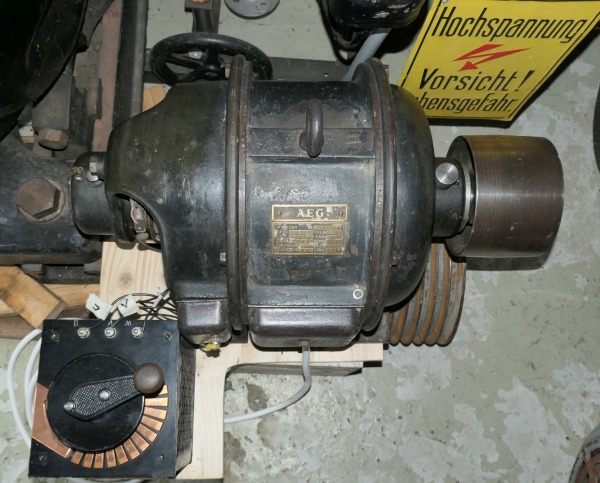

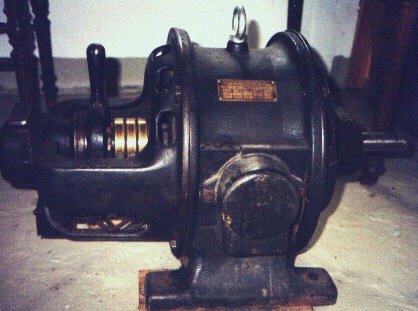

Am Oberwasser und
Unterwasser befanden sich jeweils Pegelmesser mit einem
Drehfeldgeber.

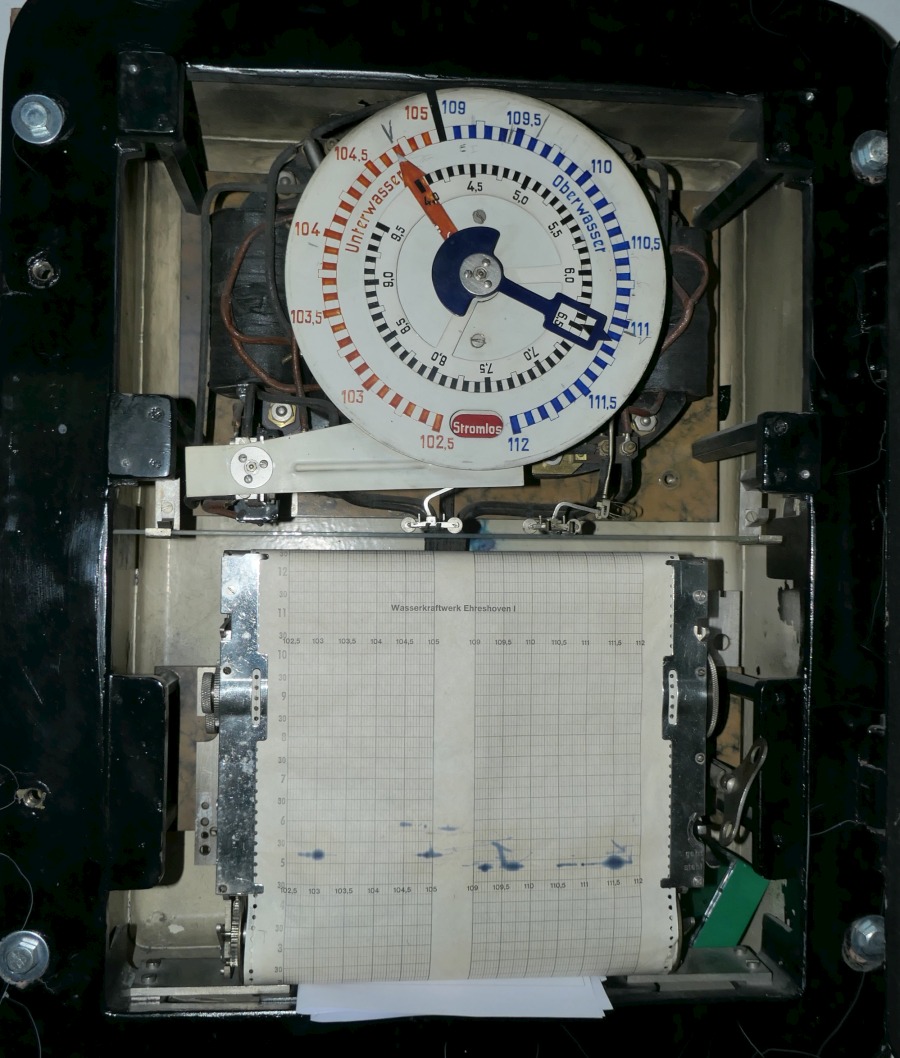

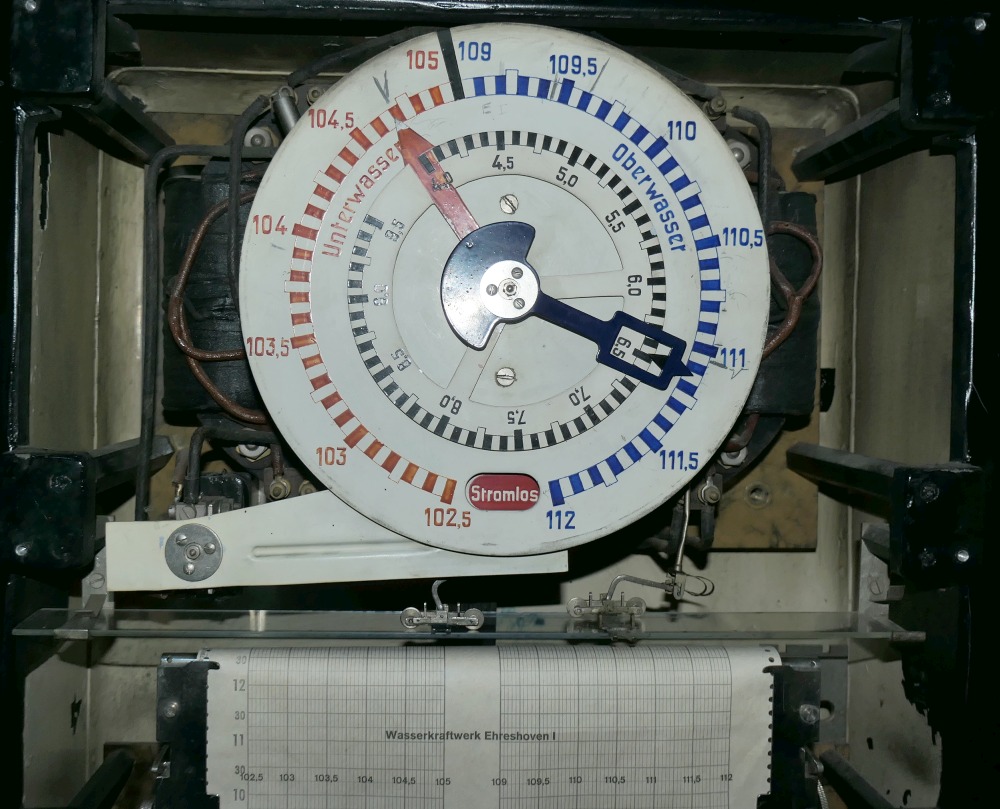

Im Pegelschreiber bewegten die
Messwerte des Unterwassers den roten
Zeiger zusammen mit der schwarzen Skala und die Höhe des
Oberwassers wurde durch den schwarzen Zeiger auf der
blauen Skala dargestellt.
In dem rechteckigen Fenster des
schwarzen Zeigers konnte somit die nutzbare Fallhöhe direkt
abgelesen werden.
Bei einem Stromausfall in der
Messeinrichtung bewegte sich ein rotes Schild mit der Aufschrift
“Stromlos“ in den ovalen Ausschnitt der Skala. Somit wusste der
Maschinist, dass die Anzeige eventuell nicht stimmt.
Unten dokumentierten 2 Schreiber die Wasserstandslinien auf
Diagrammpapier
|
