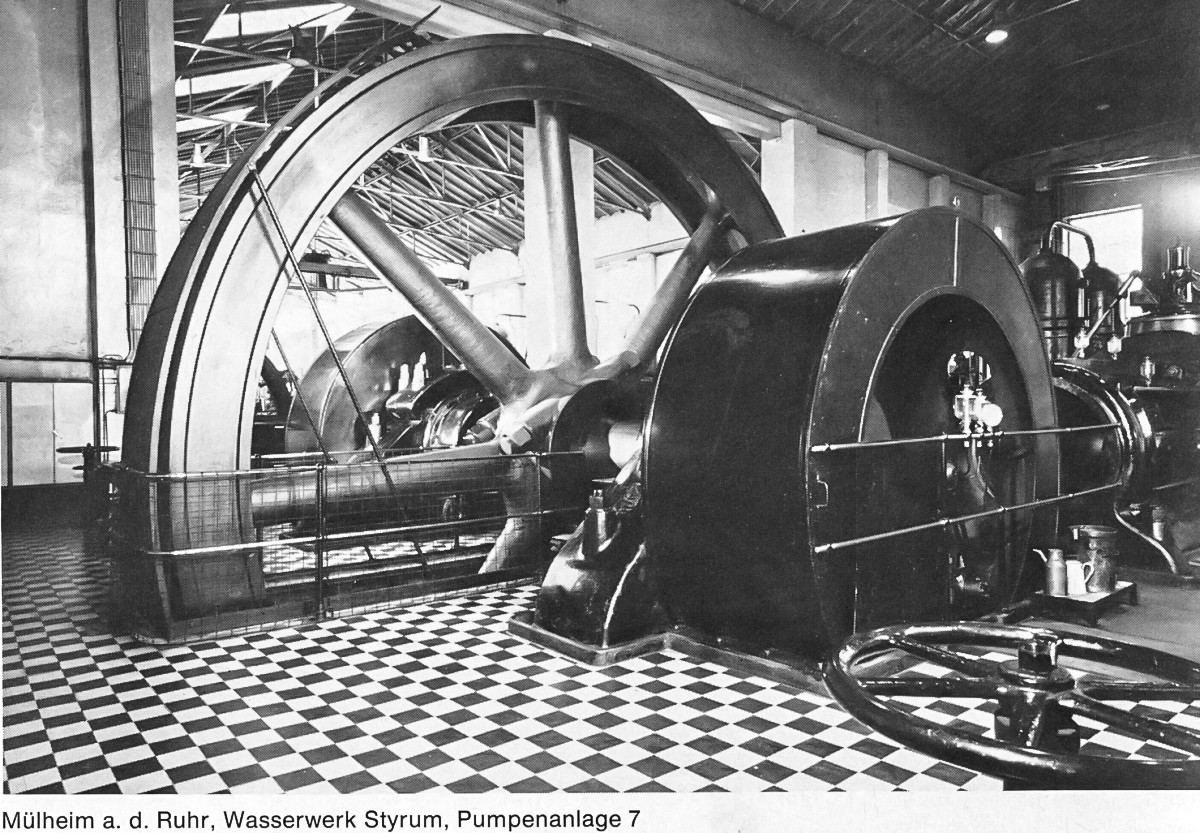

Pumpe 7 in Mülheim-Styrum                                                                                                                   S/W Fotos aus: Rainer Slotta, Technische Denkmäler i. d. Bundesrep. Deutschland Band 2 Eine der größten Dampfpumpen die je in Deutschland gebaut wurden. Der Maschinensatz wurde 1976 ausgebaut und liegt seitdem auf dem Gelände der ehemaligen Zeche Zollern II/IV in Dortmund-Bövinghausen unrestauriert und ungeschützt unter freiem Himmel... Technische Daten: Baujahr: 1913,  Maschinenfabrik Thyssen & Co Leistung: 3500 PS (Förderung bei 40 Umdrehungen/min 62400 Liter/min) Schwungraddurchmesser: 700 cm (Gewicht: 49,6 t) Gesamtgewicht der Anlage 600,6 t !

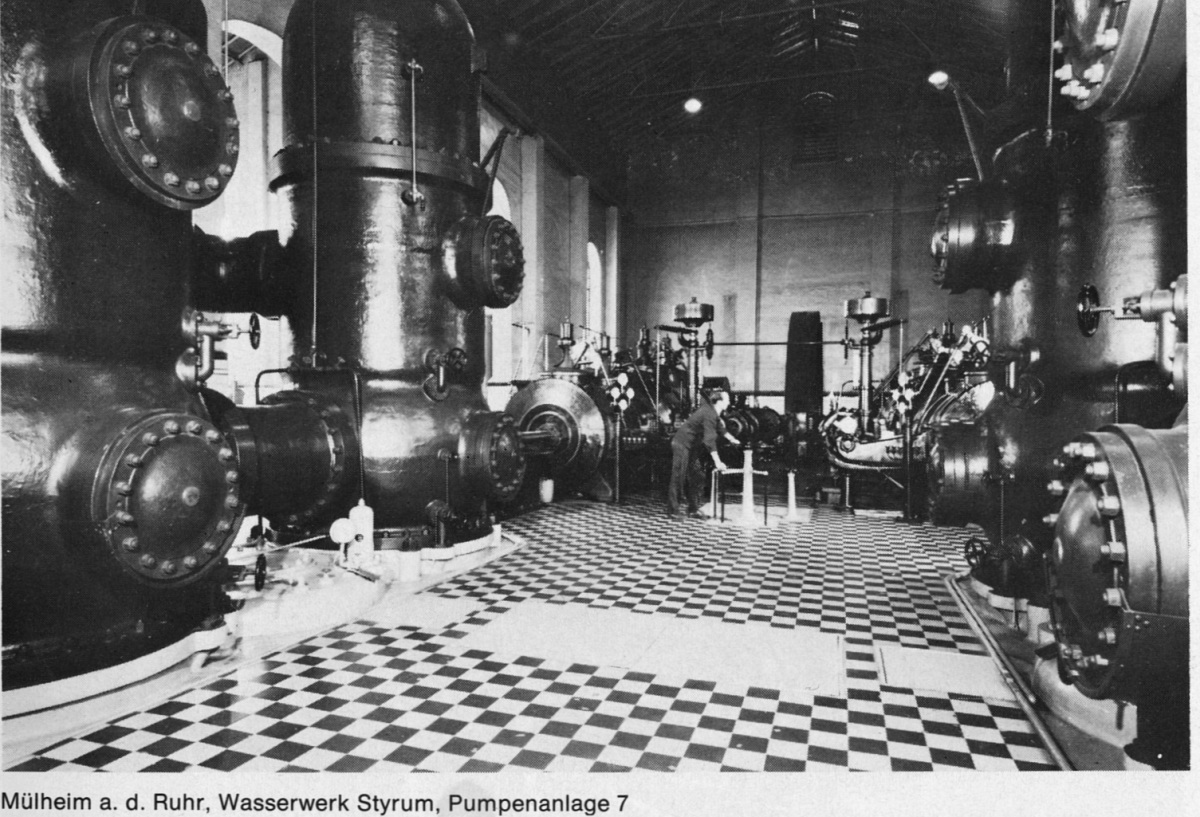

Der Maschinist gibt einen guten Größenvergleich zu der gigantischen Anlage. Im Vordergrund rechts und links die Windkessel der Plungerpumpen.

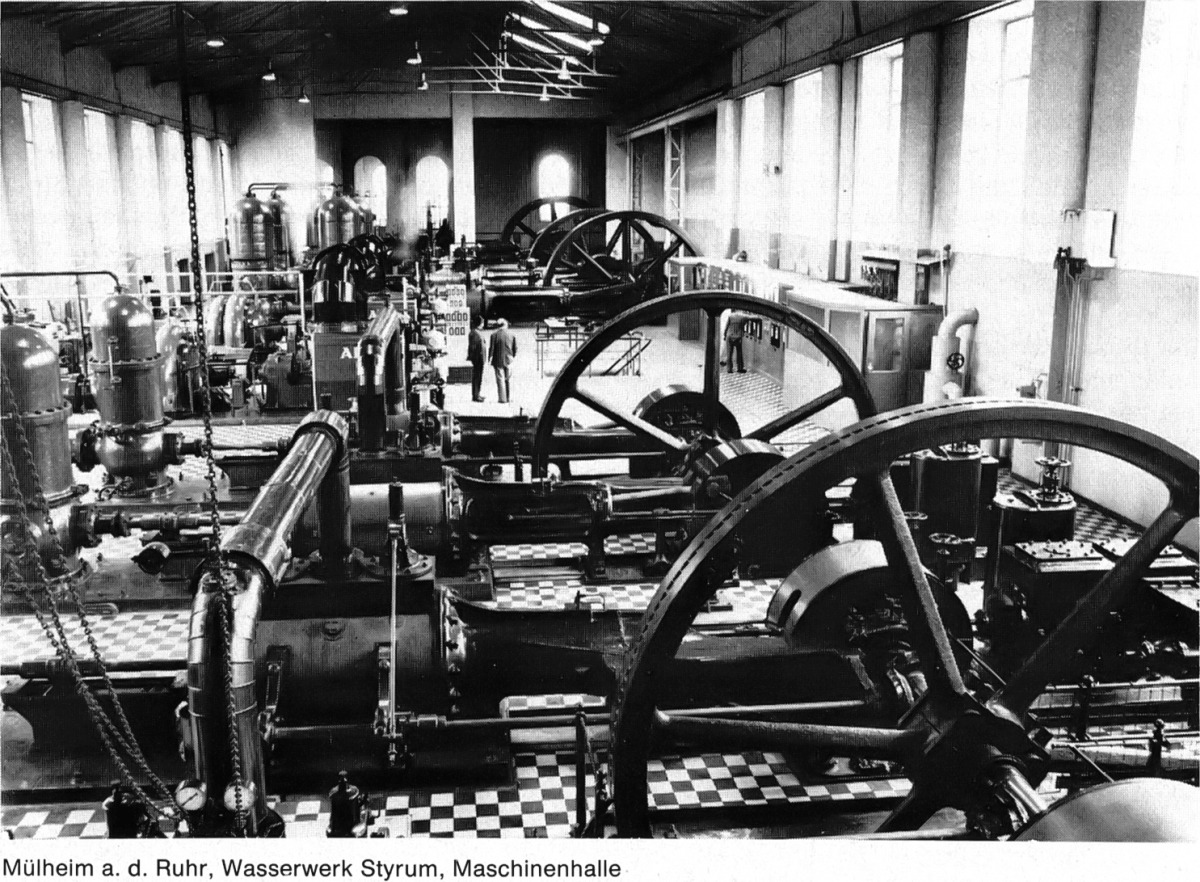

Zustand bis 1976, ganz hinten in einem Querbau befindet sich die große Pumpe Nr. 7

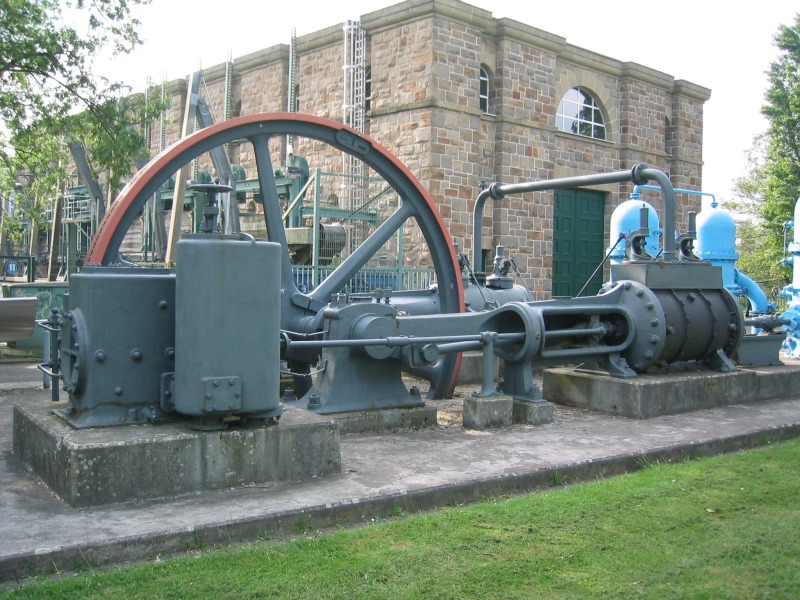

In der Maschinenhalle des Pumpwerks Mülheim Styrum gab es ursprünglich 7 Dampfpumpen. 6 "kleinere" Anlagen, 2 davon wurden 1958 durch Dampfturbinen ersetzt. Nur die älteste, Pumpe1 Baujahr 1896, hat zumindest als Denkmal überlebt und wurde vor dem Wasserkraftwerk Kahlenberg aufgestellt. Auf dem Gelände des Wasserwerks Mülheim Styrum ist noch ein Dampfpumpen-Schwungrad erhalten.

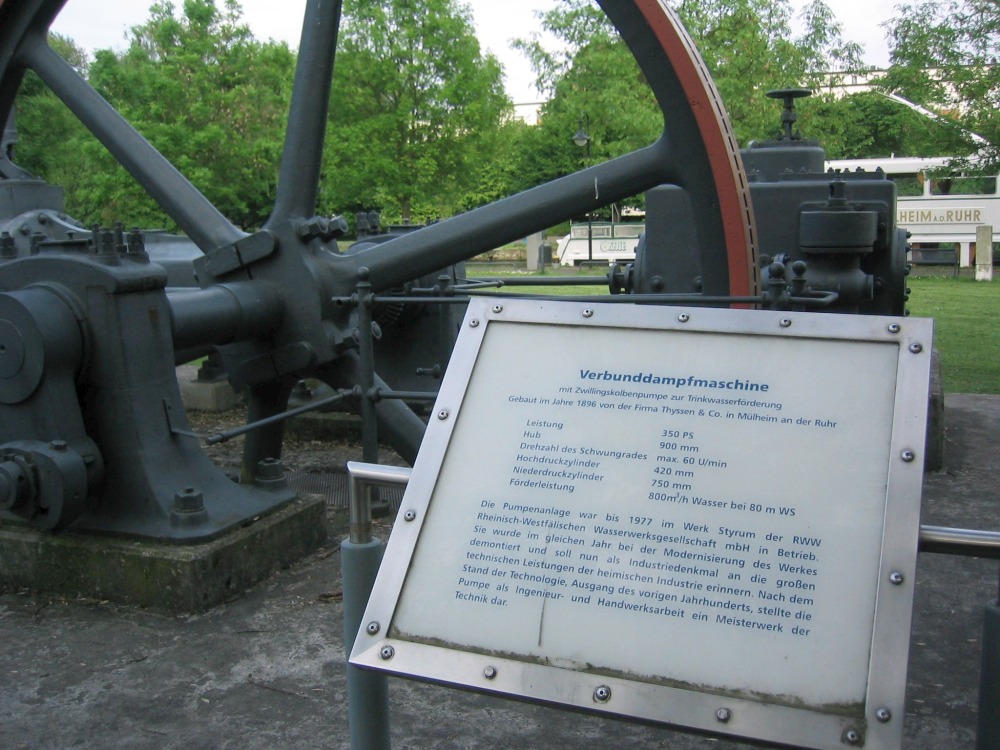

Diese Maschine war bis 1977 81 Jahre  in Betrieb. Daten: Leistung:           350 PS Hub:                   900 mm Drehzahl:           60 U/min Förderleistung:  800 m³/h
