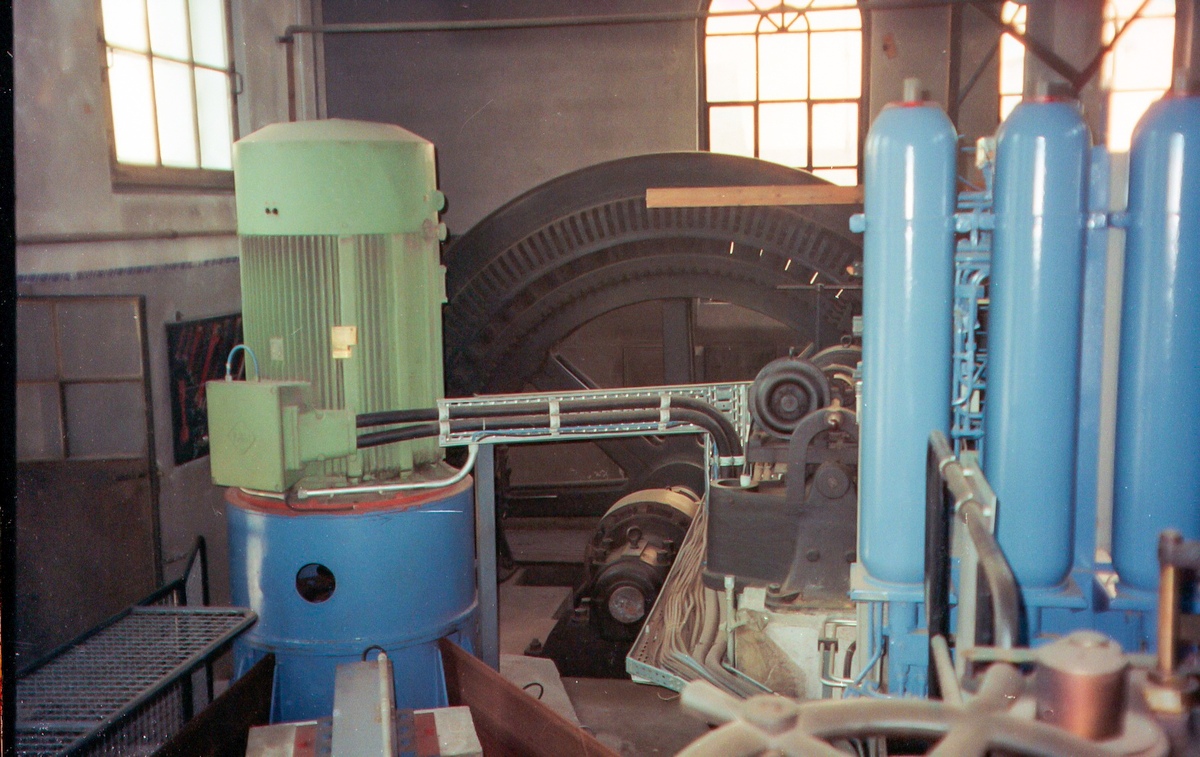

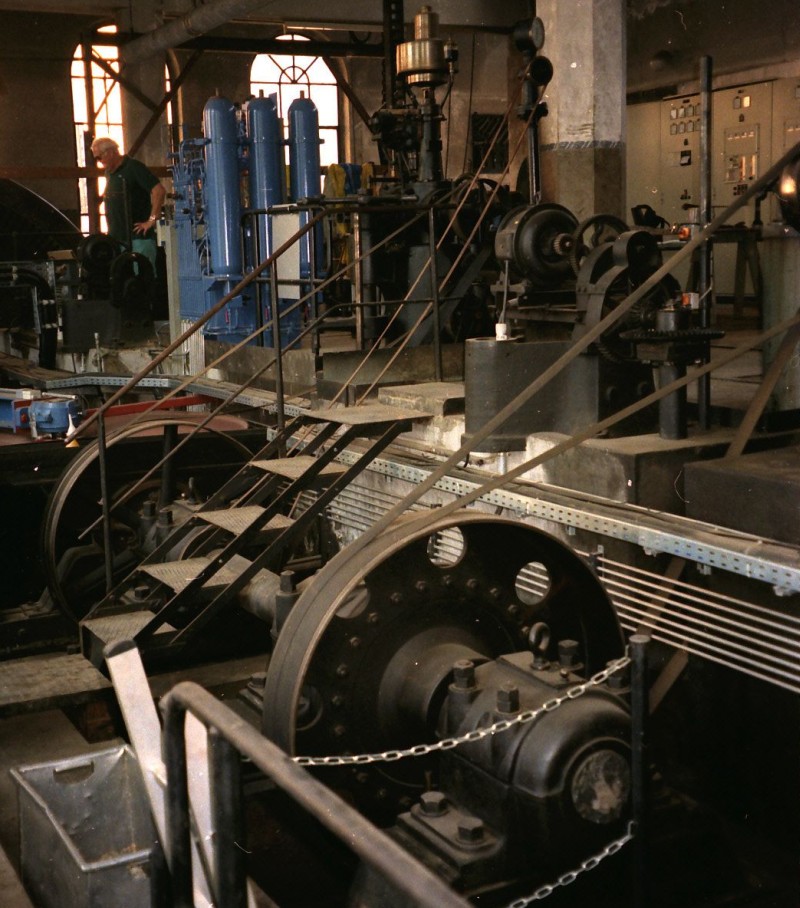

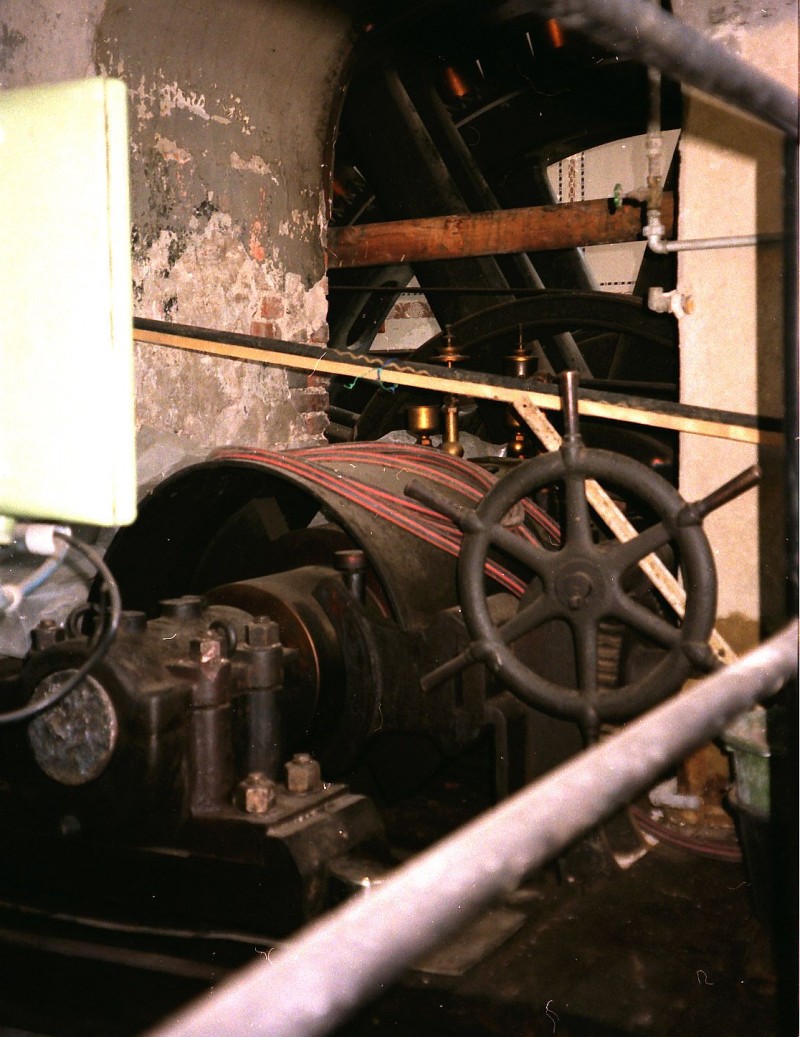

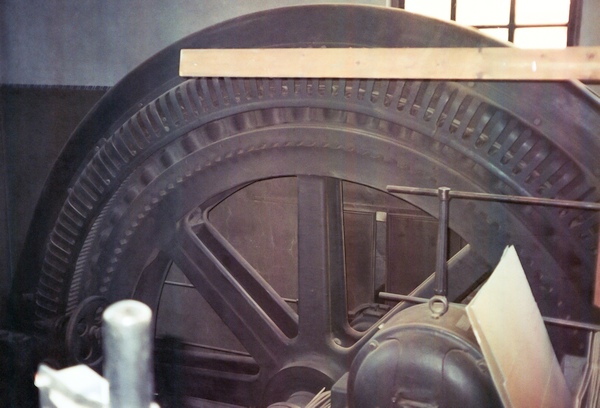

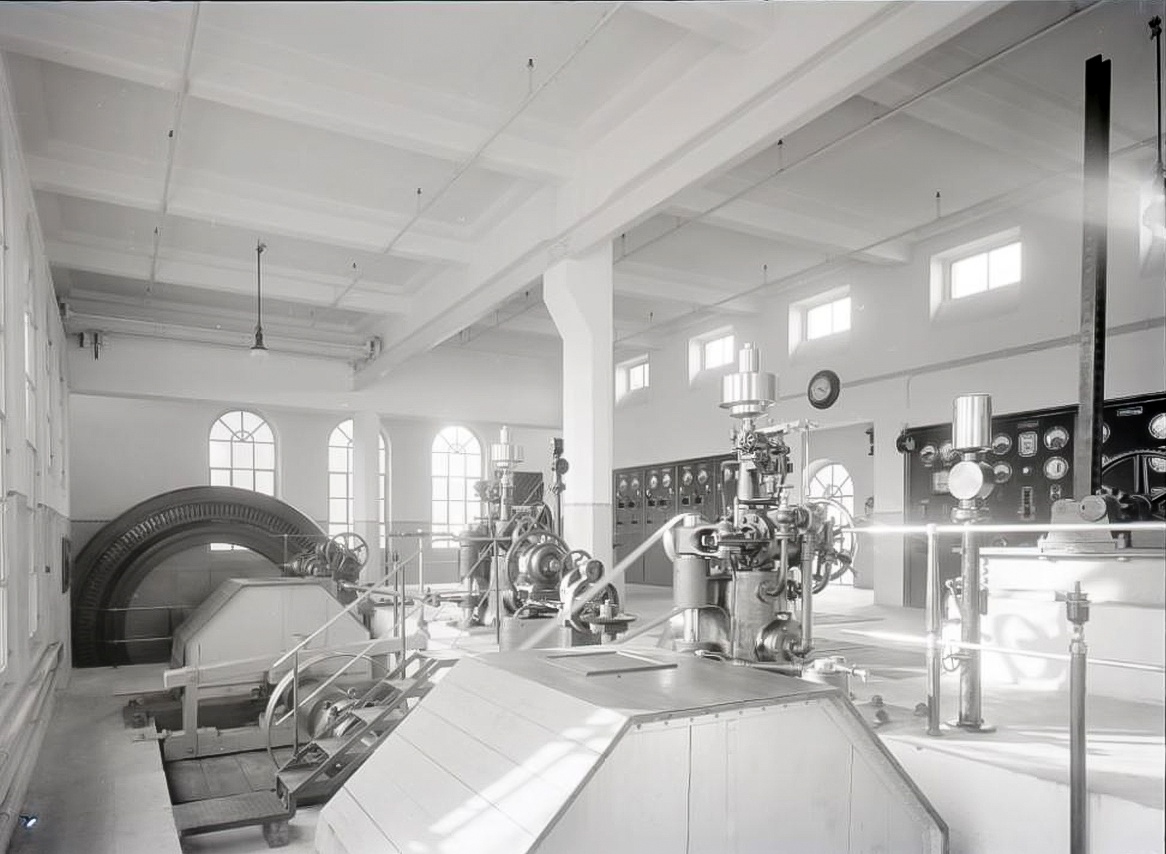

Zurück Die erste Trennstelle der langen Welle mit Blick in Richtung Generator und Dampfmaschine. Mit dem Handrad rechts wurde wahrscheinlich eine Kupplung bedient, um die Welle des Wasserkraftwerks von der Dampfmaschine zu trennen. Die durchtrennte Welle in Richtung des zweiten Schwungradgenerators (im Hintergrund links), mit den verbliebenen Riemenscheiben zum Antrieb der alten hydraulischen Voith-Turbinenreglern mit Windkessel (Masch.-Nr. 2838 und 3446). Die Flachriemen zur Zahnrad-Ölpumpe, dem stehenden Fliehkraftregler sowie dem Drehzahlmesser (vor der Säule) sind 1997 noch vorhanden. Ursprünglich befanden sich hier 2 hölzerne Kammräder (vor dem Gebäude aufgestellt), um die Leistung der Francis-Turbinen (700 PS) auf die lange Welle zu übertragen. Das Wasser der Elz wird hier mit einer Gefällhöhe von ca. 7 m genutzt. Die blauen Druckbehälter im Hintergrund gehören zur Hydraulik des neuen Maschinensatzes. Ein Bild der Landesstelle für Alltags- und Regionalkultur / Außenstelle Südbaden des Badischen Landesmuseums, Inventar-Nr. BA 98/21 Foto: Annemarie Brenzinger, Plattenkamera 18x13 cm So sah es in dem Maschinenraum des oberen Wasserkraftwerks Anfang des 20. Jahrhunderts aus. Gut zu erkennen sind die großen Holzkästen, unter denen sich die Kammräder drehten. Im Hintergrund schnurrte der große BBC-Drehstromgenerator. Der zweite BBC-Drehstrom-Generator am Ende der ursprünglichen langen Welle Typ H 5615; Masch.-Nr. M 15229 Drehzahl 107 U/min Leistung: 500 kVA Durchmesser fast 5 m Einer der beiden neuen Generatoren, die den großen Schwungradgenerator im Hintergrund ersetzen. Die geringe Größe des neuen Generators resultiert aus der höheren Drehzahl (Riemenantrieb unten). Stand: 1997
