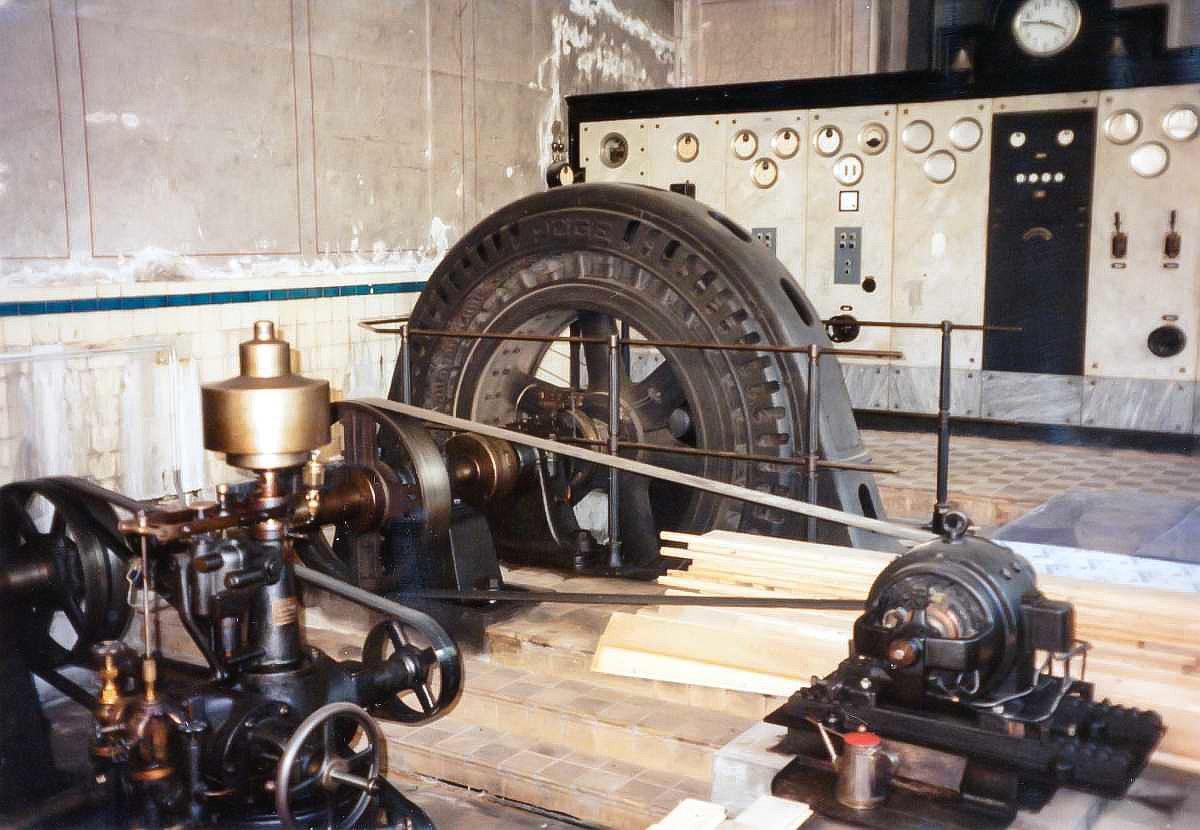

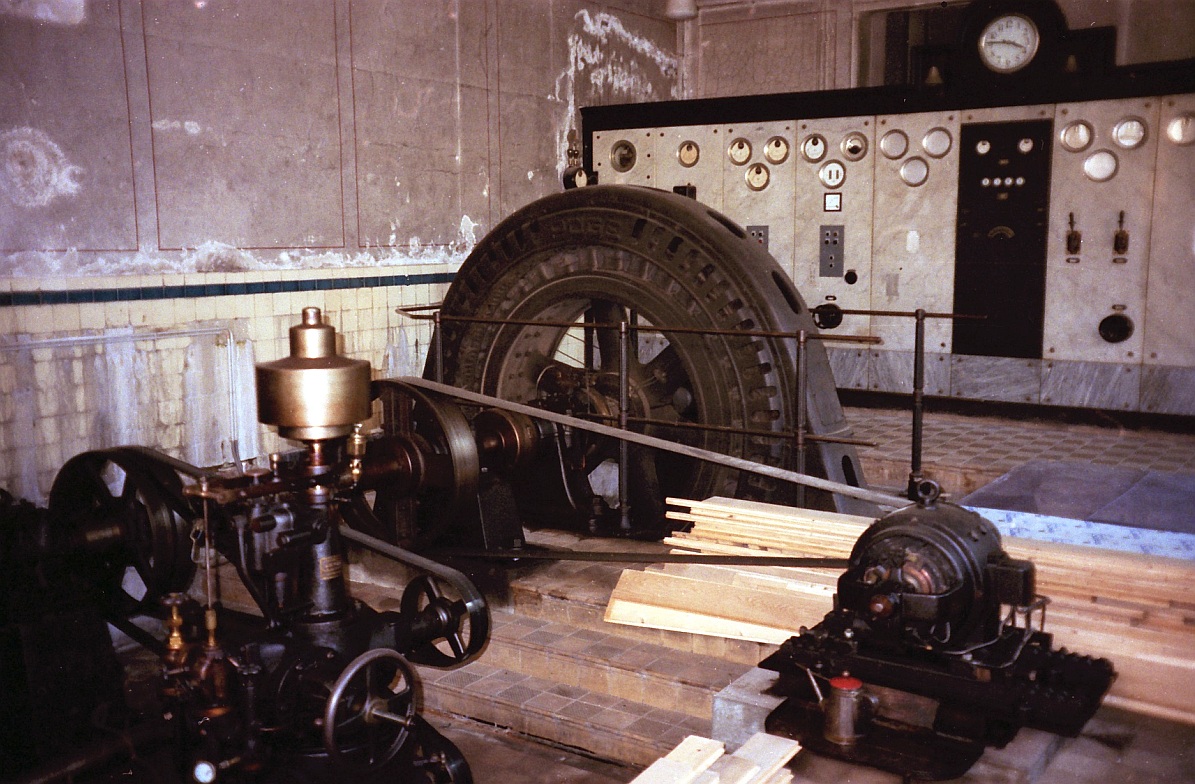

Zurück Die Wasserkraftanlage im Untergeschoss Vorne links Voith Turbinenregler Baujahr 1909, Masch-Nr. 1877,. dahinter der Schwungradgenerator Fabrikat "Pöge Elektricitätsaktiengesellschaft Chemnitz", Leistung: 300 kVA, 188 U/min, 32 Pole und rechts unten die Gleichstrom-Erregermaschine ebenfalls Pöge  (Typ G 175; Masch,-Nr. 118888) Leistung 9 kW bei 840 U/min. Quelle  (Zustand 1997)

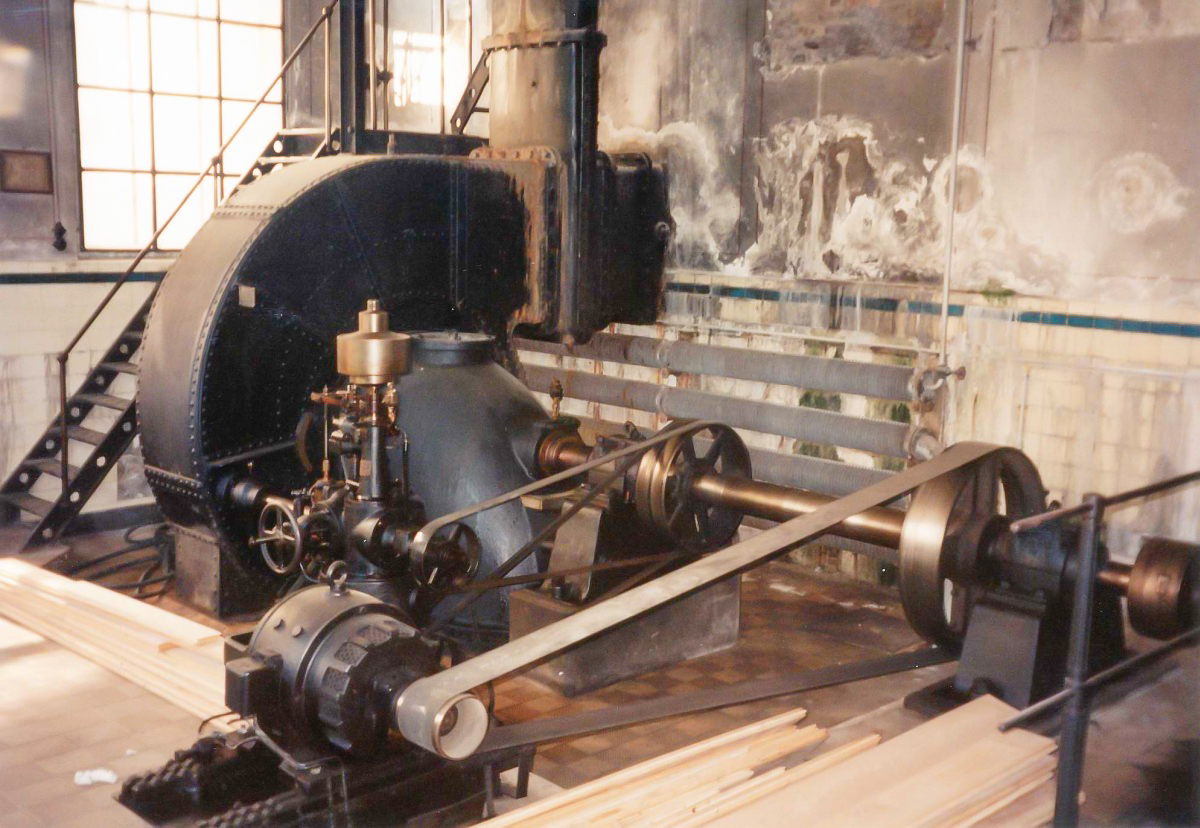

Francisturbine der Fa. Voith, Baujahr 1909 (Masch.-Nr. 3994), Drehzahl 187 U/min, Leistung 400 PS bei 11m Fallhöhe. Die Pöge Erregermaschine im Vordergrund gehörte nicht zum Original Maschinenbestand des Kraftwerks (siehe s/w-Bild weiter unten)   Die Treppe im Hintergrund führt über ein kleines Treppenhaus zur oberen Wasserkraftanlage. (Zustand1997) Später wurde die Welle ausgebaut, das Saugrohr der Turbine erneuert, die Treppe verlegt und auf der linken Seite der Turbine ein neuer Generator (Hitzinger) eingebaut. Der Voith-Turbinenregler, der Pöge-Schwungradgenerator sowie die alte Schalttafel sind noch vorhanden.

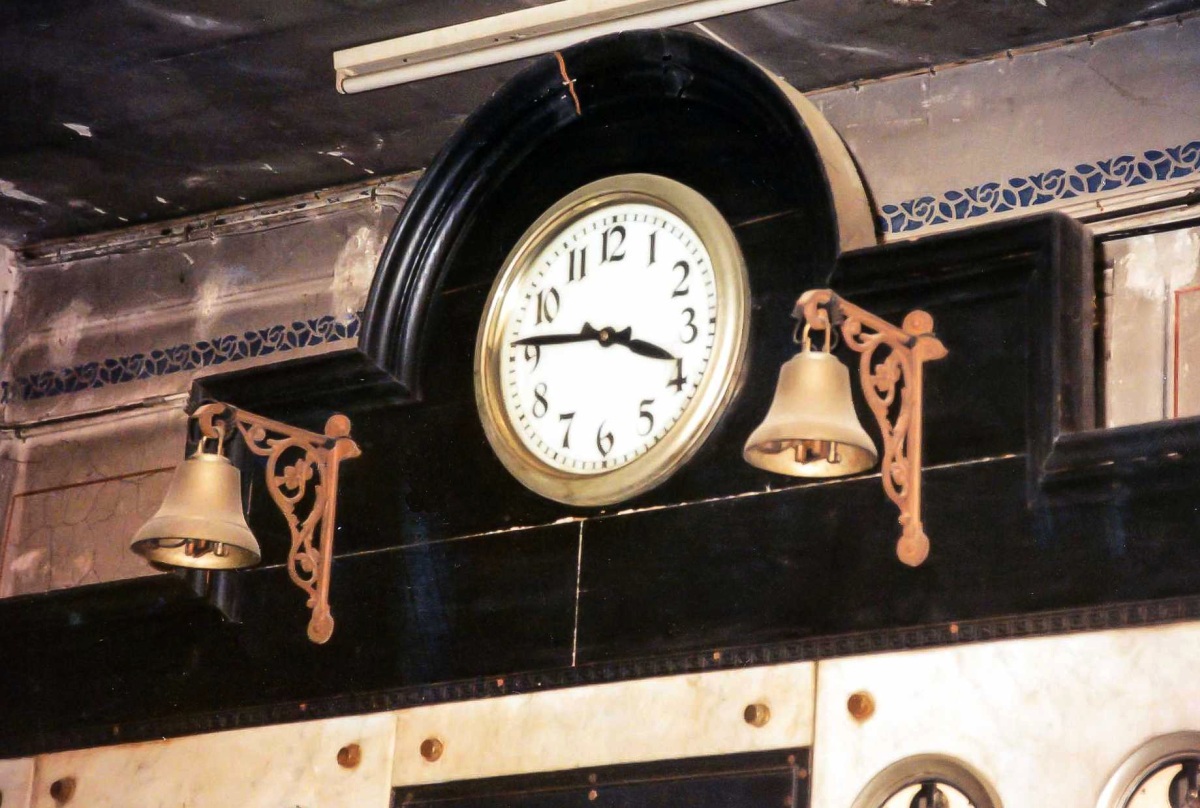

Detail der Schalttafel mit Uhr und Signalglocken (Zustand 1997)

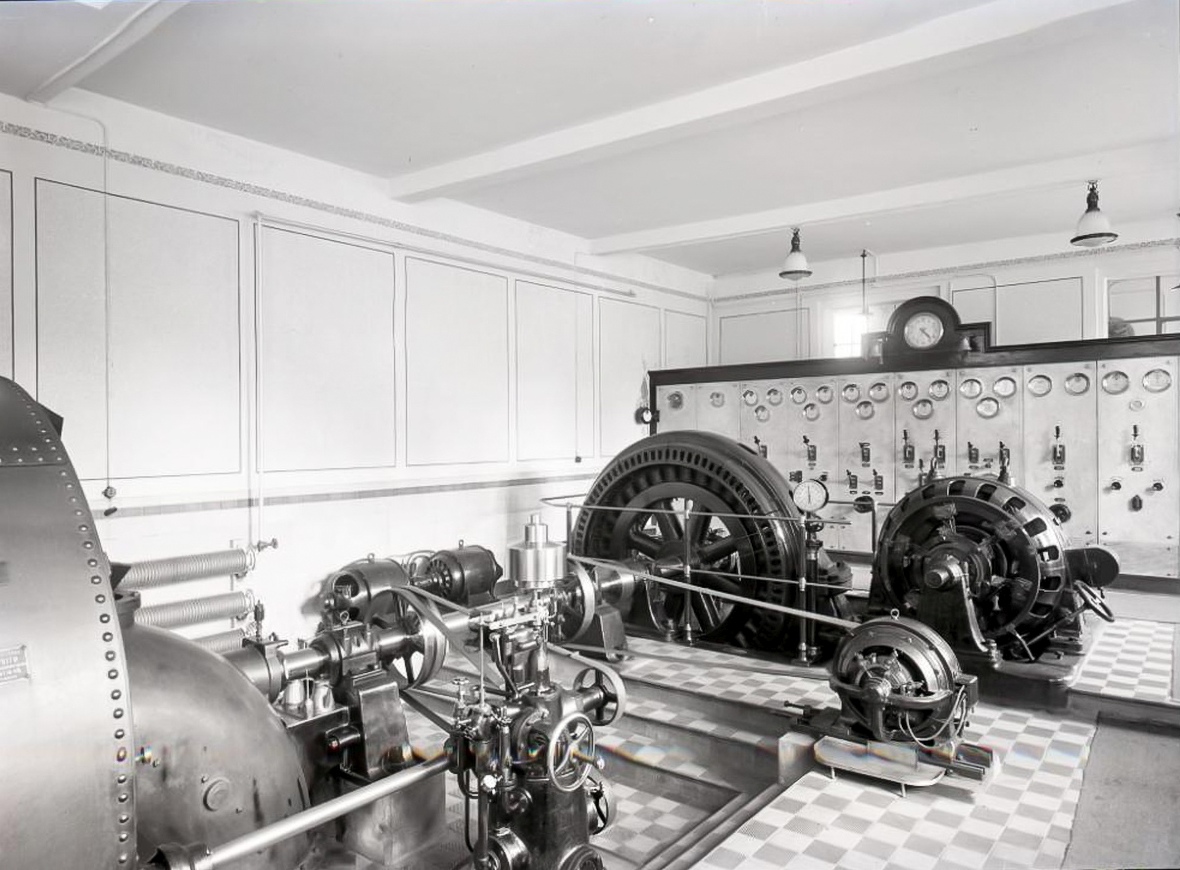

Ein Bild der Landesstelle für Alltags- und Regionalkultur / Außenstelle Südbaden des Badischen Landesmuseums, Inventar-Nr. BA 98/20 Foto: Annemarie Brenzinger, Plattenkamera 18x13 cm Zu sehen ist die maschinelle Einrichtung des unteren Wasserkraftwerks zu Beginn des 20. Jahrhunderts. Rechts neben dem Pöge Drehstromgenerator in der Bildmitte befand sich damals noch ein Einankerumformer. Diese Maschine wandelte den Drehstrom in Gleichstrom um, da viele Motoren in der Baumwollspinnerei und Weberei noch mit Gleichstrom arbeiteten. Später entfernte man den Umformer, weil alle Motoren im Werk auf die fortschrittliche Drehstromtechnik umgestellt wurden.

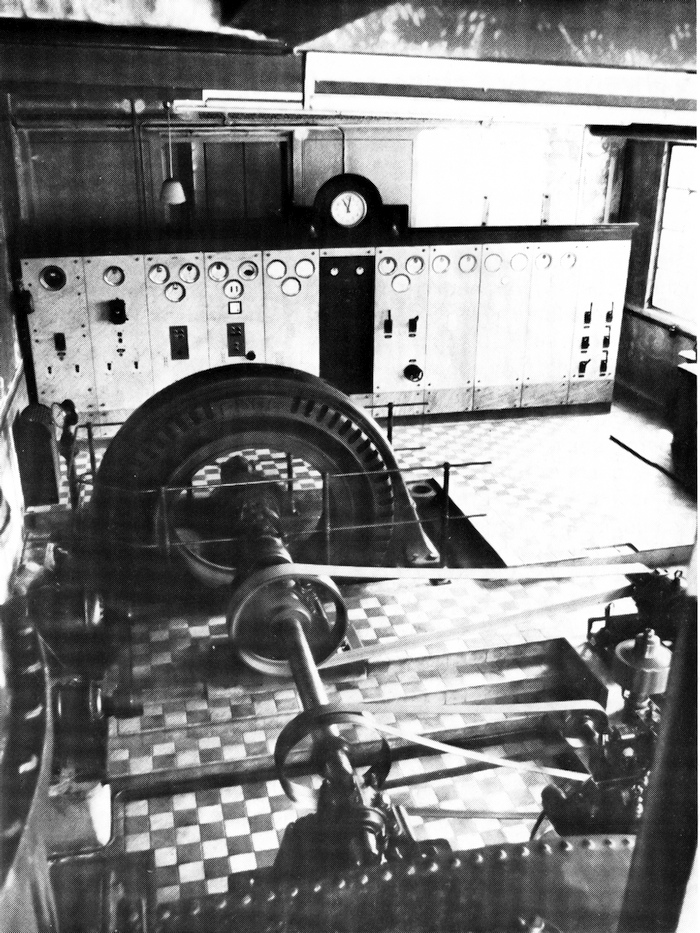

Ein Bild vom laufenden Generator aus den 1970er Jahren. (Quelle)
